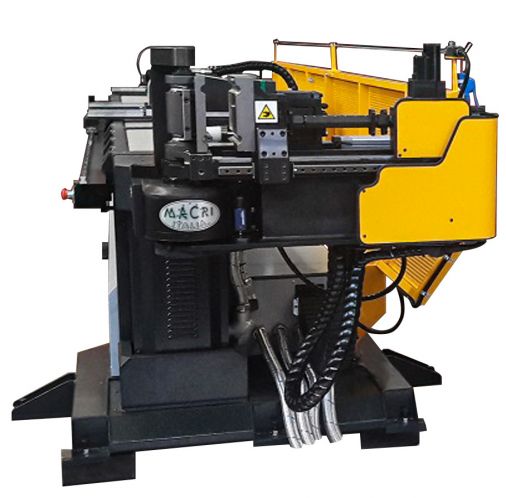

PROVAR 6 U-D - Serie 35 Original

Rohrbiegemaschinen PROVAR 6 U-D- Serie 35

Biegemaschine mit 6 Achsen für Rohre mit Durchmesser bis 35 mm

frecciaFill

Daten

PROVAR 6-35 U-D
Rohrbiegemaschinen PROVAR 6-35 U-D
Die Maschine PROVAR 6-35 U-D (Serie 35) ist eine vollständig automatische Rohrbiegemaschine mit 6 Achsen: Krümmung (Achse Y), Zustellung (Achse X) und Drehung (Achse Z). Die PROVAR 35 U-D kann Rohre mit einem Durchmesser bis 35 mm krümmen seitliche Verschiebung des Stellungsreglers und der Spindel (Achsen B1 und B2) und Auf-Ab-Verschiebung des Kopfes (Achse A).

Die Maschine PROVAR 6-35 U-D kann Rohre mit einem Durchmesser bis 35 mm krümmen und verfügt über zwei Werkzeugebenen für festen Radius und variablen Radius oder für drei unterschiedliche feste Radien.

Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
PROVAR 6 U-D - Serie 35
ModellnamePROVAR 6-35 U-D
Zahl der Achsen6 Achsen (Y, X, Z, B1, B2 und A)
Rohrbewegung- Krümmung (Achse Y)
- Zustellung (Achse X)
- Drehung (Achse Z)
- Seitliche Verschiebung des Stellungsreglers (Achse B1)
- Seitliche Verschiebung der Spindel (Achse B2)
- Auf-Ab-Verschiebung des Kopfes (Achse A)
Durchmesser der zu biegenden RohreBis 35 mm

Datenblatt

KENNZEICHENU.M.PROVAR 6
Y maximale Krümmungsgeschwindigkeit°/1"200
Y Toleranz+/- °0.1
X max. Verfahrgeschwindigkeitmm 1"1000
X Toleranz+/- mm0.1
Z max. Rotationsgeschwindigkeit Zange°/1"540
Z Toleranz+/- °0.1
B1 max. Geschwindigkeitmt/1'24
B1 Toleranz+/- mm0.1
B2 max. Geschwindigkeitmt/1'24
B2 Toleranz+/- mm0.1
A max. Geschwindigkeitmt/1'6
A Toleranz+/- mm0.1
Gewicht+/- Kg3500
BIEGE KAPAZITÄTENU.M.PROVAR 6
Rundrohr R=42 Kg/mm²mm35x4
Variable Kurve R=42 Kg/mm²
RM min 10 D
mm25x2
Rundrohr aus Edelstahlmm35x3
Rundrohr Al-Ot-Cu-Legierungenmm35x5
Quadratisches Rohr R=42 Kg/mm² mm30x30x2
Rechteckrohr glatt geknickt
mm20x35x2
Rechteckrohr seitlich geknickt
mm40x25x2
Vollrundung R=42 Kg/mm²mm25
Vollquadrat R=42 Kg/mm²mm20x20
Länge Spindelauszugmm60
Maximaler Krümmungswinkel°195
Nutzbare Längemm3450
Maschinenverlängerungenmm1540
IN DER GLEICHEN SERIE

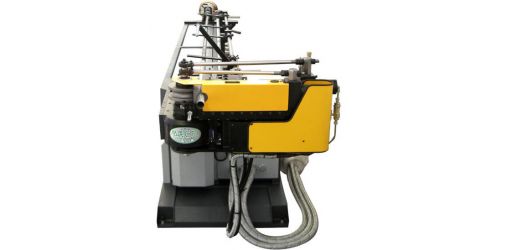

EURO CN1 - Serie 35
EURO CN1
Serie 35
Weitere Informationen

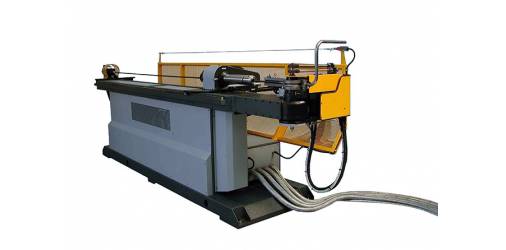

PROFAST CN3 - Serie 35
PROFAST CN3
Serie 35
Weitere Informationen

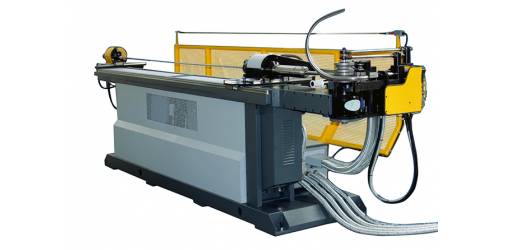

PROVAR 5 U-D - Serie 35
