PROFAST 35 CN3 Rohrbiegemaschinen PROFAST 35 CN3
Die Maschine PROFAST 35 CN3 (Serie 35) ist eine vollständig automatische Rohrbiegemaschine mit 3 Achsen: Krümmung (Achse Y), Zustellung (Achse X) und Drehung (Achse Z). Die PROFAST 35 CN3 (Serie 35) kann Rohre mit einem Durchmesser bis 35 mm krümmen.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
| Modellname | PROFAST 35 CN3 |
| Zahl der Achsen | 3 Achsen (Y, X und Z) |
| Rohrbewegung | - Krümmung (Achse Y) - Zustellung (Achse X) - Drehung (Achse Z) |
| Durchmesser der zu biegenden Rohre | Bis 35 mm |
Datenblatt
| KENNZEICHEN | U.M. | PROFAST |
| Y maximale Krümmungsgeschwindigkeit | °/1" | 200 |
| Y Toleranz | +/- ° | 0.1 |
| X max. Verfahrgeschwindigkeit | mm 1" | 1000 |
| X Toleranz | +/- mm | 0.1 |
| Z max. Rotationsgeschwindigkeit Zange | °/1" | 540 |
| Z Toleranz | +/- ° | 0.1 |
| Gewicht | +/- Kg | 3000 |
| BIEGE KAPAZITÄTEN | U.M. | PROFAST |
| Rundrohr R=42 Kg/mm² | mm | 35x4 |
| Rundrohr aus Edelstahl | mm | 35x3 |
| Rundrohr Al-Ot-Cu-Legierungen | mm | 35x5 |
| Quadratisches Rohr R=42 Kg/mm² | mm | 30x30x2 |
| Rechteckrohr glatt geknickt | mm | 20x35x2 |
| Rechteckrohr seitlich geknickt | mm | 40x25x2 |
| Vollrundung R=42 Kg/mm² | mm | 25 |
| Vollquadrat R=42 Kg/mm² | mm | 20x20 |
| Länge Spindelauszug | mm | 60 |
| Maximaler Krümmungswinkel | ° | 195 |
| Nutzbare Länge | mm | 3450 |
| Maschinenverlängerungen | mm | 1540 |

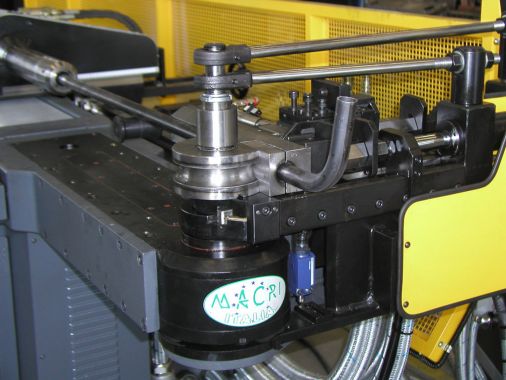

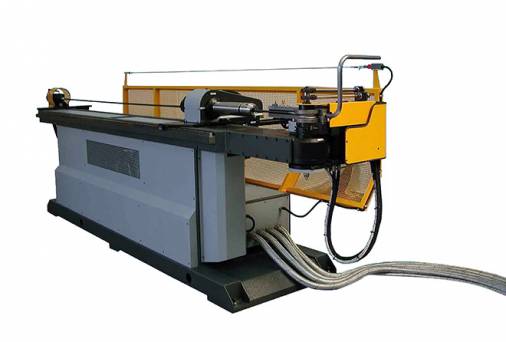

Foto
