PROFAST CN3 - Serie 114 Original

Rohrbiegemaschinen PROFAST CN3 - Serie 114

Biegemaschine mit 3 Achsen für Rohre mit Durchmesser bis 114 mm

frecciaFill

Daten

PROFAST 114 CN3

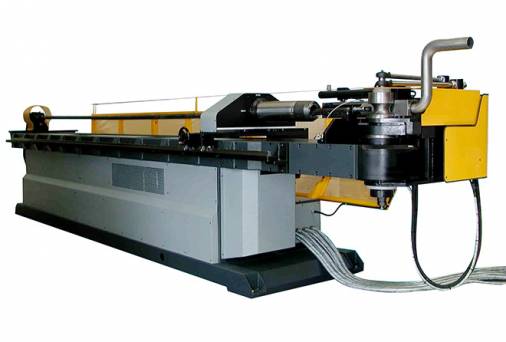

Rohrbiegemaschinen PROFAST 114 CN3
Die Maschine PROFAST 114 CN3 (Serie 114) ist eine vollständig automatische Rohrbiegemaschine mit 3 Achsen: Krümmung (Achse Y), Zustellung (Achse  X) und Drehung (Achse Z). Die PROFAST 114 CN3 kann Rohre mit einem Durchmesser bis 114 mm krümmen.

Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
PROFAST CN3 - Serie 114
ModellnamePROFAST 114 CN3
Zahl der Achsen3 Achsen (Y, X und Z)
Rohrbewegung- Krümmung (Achse Y)
- Zustellung (Achse X)
- Drehung (Achse Z)
Durchmesser der zu biegenden RohreBis 114 mm

Datenblatt

KENNZEICHENU.M.PROFAST
Y maximale Krümmungsgeschwindigkeit°/1"45
Y Toleranz+/- °0.1
X max. Verfahrgeschwindigkeitmm 1"650
X Toleranz+/- mm0.1
Z max. Rotationsgeschwindigkeit Zange°/1"180
Z Toleranz+/- °0.1
Gewicht+/- Kg5500
BIEGE KAPAZITÄTEN
U.M.EURO
Rundrohr R=42 Kg/mm²mm114x3
Rundrohr aus Edelstahlmm114x2
Rundrohr Al-Ot-Cu-Legierungenmm114x4
Quadratisches Rohr R=42 Kg/mm² mm80x80x4
Rechteckrohr glatt geknicktmm50x80x3
Rechteckrohr seitlich geknicktmm100x50x3
Vollrundung R=42 Kg/mm²mm55
Vollquadrat R=42 Kg/mm²mm45x45
Länge Spindelauszugmm140
Maximaler Krümmungswinkel°195
Nutzbare Längemm3600
Maschinenverlängerungenmm1560
IN DER GLEICHEN SERIE

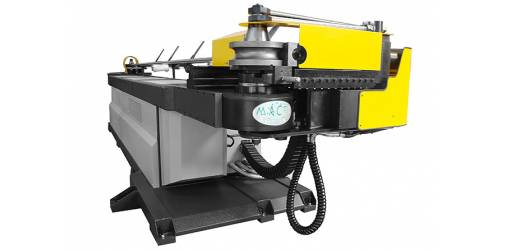

EURO CN1 - Serie 114
EURO CN1
Serie 114
Weitere Informationen

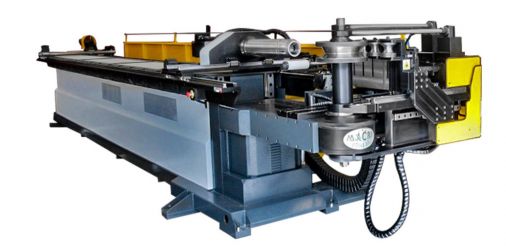

PROVAR 6 U-D - Serie 114
