EURO 114 CN1 Rohrbiegemaschinen EURO 114 CN1

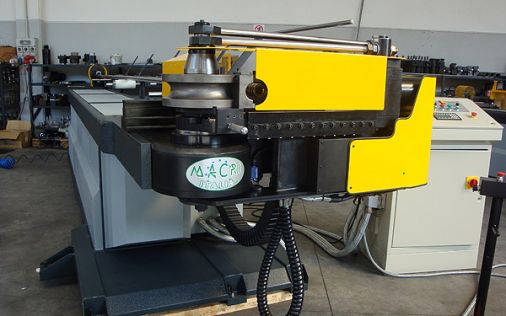

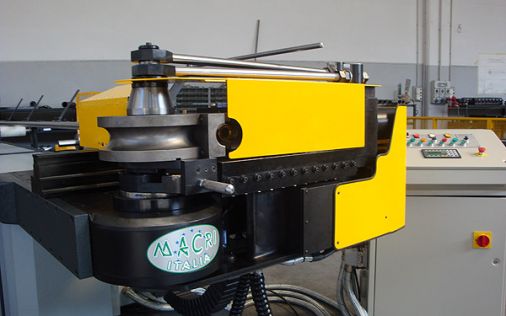

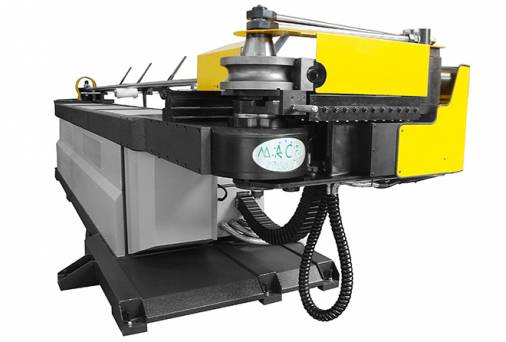

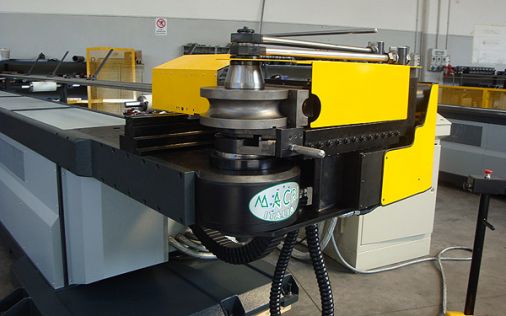

Die Maschine EURO 114 CN1 (Serie 114) ist eine Rohrbiegemaschine mit 1 Achse (Y) für die Krümmung von Rohren aus Edelstahl, Eisen, Kupfer, Messing und anderen Speziallegierungen mit einem Durchmesser bis 114 mm. Die Maschine EURO 114 CN1 ist ein Modell mit automatischer Krümmung und manueller Zustellung und Rotation.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Modellname | EURO 114 CN1 |
Zahl der Achsen | 1 Achse (Y) |
Rohrbewegung | Krümmung |
Durchmesser der zu biegenden Rohre | 1 Achse (Y) |
Datenblatt
KENNZEICHEN | U.M. | EURO |
Y maximale Krümmungsgeschwindigkeit | °/1" | 25 |
Y Toleranz | +/- ° | 0.1 |
Gewicht | +/- Kg | 5000 |
BIEGE KAPAZITÄTEN | U.M. | EURO |
Rundrohr R=42 Kg/mm² | mm | 114x3 |
Rundrohr aus Edelstahl | mm | 114x2 |
Rundrohr Al-Ot-Cu-Legierungen | mm | 114x4 |
Quadratisches Rohr R=42 Kg/mm² | mm | 80x80x4 |
Rechteckrohr glatt geknickt | mm | 50x80x3 |
Rechteckrohr seitlich geknickt | mm | 100x50x3 |
Vollrundung R=42 Kg/mm² | mm | 55 |
Vollquadrat R=42 Kg/mm² | mm | 45x45 |
Länge Spindelauszug | mm | 140 |
Maximaler Krümmungswinkel | ° | 195 |
Nutzbare Länge | mm | 3600 |
Maschinenverlängerungen | mm | 1560 |
