PROVAR 6-90 U-D Rohrbiegemaschinen PROVAR 6-90 U-D

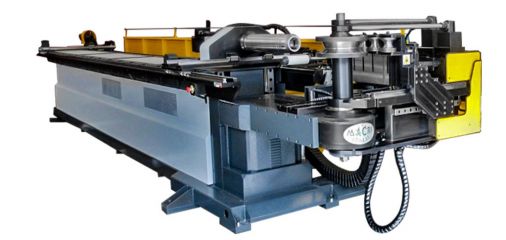

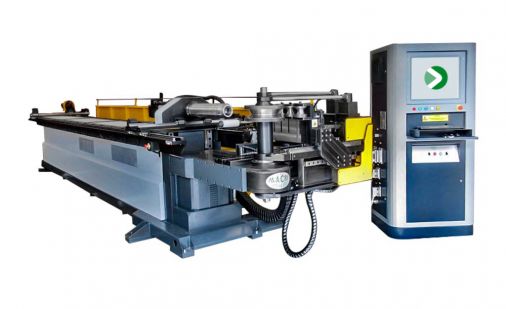

Die Maschine PROVAR 6-90 U-D (Serie 90) ist eine vollständig automatische Rohrbiegemaschine mit 6 Achsen: Krümmung (Achse Y), Zustellung (Achse X) und Drehung (Achse Z). Die PROVAR 6-90 U-D kann Rohre mit einem Durchmesser bis 90 mm krümmen seitliche Verschiebung des Stellungsreglers und der Spindel (Achsen B1 und B2) und Auf-Ab-Verschiebung des Kopfes (Achse A).
Die Maschine PROVAR 6-90 U-D kann Rohre mit einem Durchmesser bis 90 mm krümmen und verfügt über zwei Werkzeugebenen für festen Radius und variablen Radius oder für drei unterschiedliche feste Radien.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Die Maschine PROVAR 6-90 U-D kann Rohre mit einem Durchmesser bis 90 mm krümmen und verfügt über zwei Werkzeugebenen für festen Radius und variablen Radius oder für drei unterschiedliche feste Radien.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
| Modellname | PROVAR 6-90 U-D |
| Zahl der Achsen | 6 achsen (Y, X, Z, B1, B2 und A) |
| Rohrbewegung | - Krümmung (Achse Y) - Zustellung (Achse X) - Drehung (Achse Z) - Seitliche Verschiebung des Stellungsreglers (Achse B1) - Seitliche Verschiebung der Spindel (Achse B2) - Auf-Ab-Verschiebung des Kopfes (Achse A) |
| Durchmesser der zu biegenden Rohre | Bis 90 mm |
Datenblatt
| KENNZEICHEN | U.M. | PROVAR 6 |
| Y maximale Krümmungsgeschwindigkeit | °/1" | 45 |
| Y Toleranz | +/- ° | 0.1 |
| X max. Verfahrgeschwindigkeit | mm 1" | 650 |
| X Toleranz | +/- mm | 0.1 |
| Z max. Rotationsgeschwindigkeit Zange | °/1" | 180 |
| Z Toleranz | +/- ° | 0.1 |
| B1 max. Geschwindigkeit | mt/1' | 6 |
| B1 Toleranz | +/- mm | 0.1 |
| B2 max. Geschwindigkeit | mt/1' | 6 |
| B2 Toleranz | +/- mm | 0.1 |
| A Max. Speed | mt/1' | 4 |
| A Toleranz | +/- mm | 0.1 |
| Gewicht | +/- Kg | 6500 |
| BIEGE KAPAZITÄTEN | U.M. | PROVAR 6 |
| Rundrohr R=42 Kg/mm² | mm | 90x7 |
| Variable Kurve R=42 Kg/mm² RM min 10 D | mm | 80x2 |
| Rundrohr aus Edelstahl | mm | 90x4 |
| Rundrohr Al-Ot-Cu-Legierungen | mm | 90x10 |
| Quadratisches Rohr R=42 Kg/mm² | mm | 60x60x3 |
| Rechteckrohr glatt geknickt | mm | 40x80x2 |
| Rechteckrohr seitlich geknickt | mm | 80x50x2 |
| Vollrundung R=42 Kg/mm² | mm | 50 |
| Vollquadrat R=42 Kg/mm² | mm | 40x40 |
| Länge Spindelauszug | mm | 140 |
| Maximaler Krümmungswinkel | ° | 195 |
| Nutzbare Länge | mm | 3600 |
| Maschinenverlängerungen | mm | 1560 |
