EURO 45 CN1 Rohrbiegemaschinen EURO 45 CN1

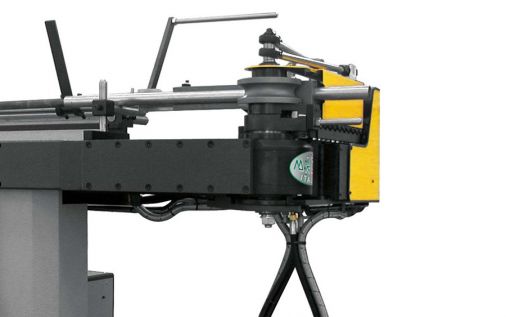

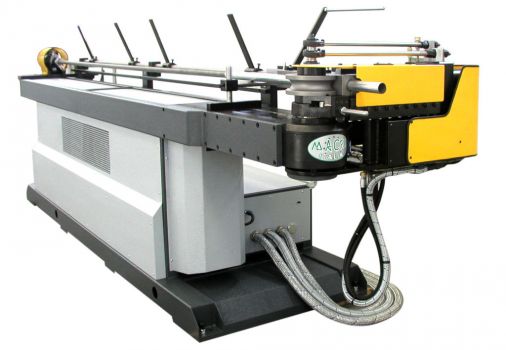

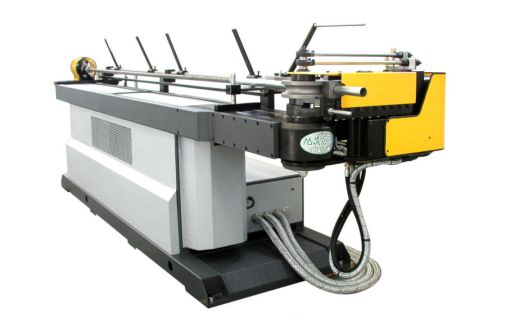

Die Maschine EURO 45 CN1 (Serie 45) ist eine Rohrbiegemaschine mit 1 Achse (Y) für die Krümmung von Rohren aus Edelstahl, Eisen, Kupfer, Messing und anderen Speziallegierungen mit einem Durchmesser bis 45 mm. Die Maschine EURO 45 CN1 ist ein Modell mit automatischer Krümmung und manueller Zustellung und Rotation.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
Serienmäßig ist Folgendes vorgesehen:
- Wärmetauscher;
- vorgezogener Spindelauszug;
- automatische Spindelschmierung.
| Modellname | EURO 45 CN1 |
| Zahl der Achsen | 1 achse (Y) |
| Rohrbewegung | Krümmung |
| Durchmesser der zu biegenden Rohre | Bis 45 mm |
Datenblatt
| KENNZEICHEN | U.M. | EURO |
| Y maximale Krümmungsgeschwindigkeit | °/1" | 150 |
| Y Toleranz | +/- ° | 0.1 |
| Gewicht | +/- Kg | 3200 |
| BIEGE KAPAZITÄTEN | U.M. | EURO |
| Rundrohr R=42 Kg/mm² | mm | 45x4 |
| Rundrohr aus Edelstahl | mm | 40x3 |
| Rundrohr Al-Ot-Cu-Legierungen | mm | 45x5 |
| Quadratisches Rohr R=42 Kg/mm² | mm | 40x40x2 |
| Rechteckrohr glatt geknickt | mm | 30x45x2 |
| Rechteckrohr seitlich geknickt | mm | 40x35x2 |
| Vollrundung R=42 Kg/mm² | mm | 30 |
| Vollquadrat R=42 Kg/mm² | mm | 25x25 |
| Länge Spindelauszug | mm | 60 |
| Maximaler Krümmungswinkel | ° | 195 |
| Nutzbare Länge | mm | 3450 |
| Maschinenverlängerungen | mm | 1540 |
